在 MPLS 网络中进行标签交换，第一步要进行标签的分配和分发过程。标签分发，就是 LSR 之间彼此交互标签分配信息。
标签分发方式分为两种，一种是下游标签分发，一种是上游标签分发。下游标签分发是指标签分发的方向和分组数据传输方向相反。举例说明下游分发过程。分组数据流需要流经的标签交换路径为 LSR1->LSR2->LSR3。由 LSR3 发起标签分发，LSR3 给 FEC 分配一个标签，然后将绑定信息反向发给 LSR2，LSR2 查找转发表找到对应FEC 的标签，如果转发表里没有对应该 FEC 的标签，则给 FEC 分配一个新的标签， 并把绑定信息发送给 LSR1。

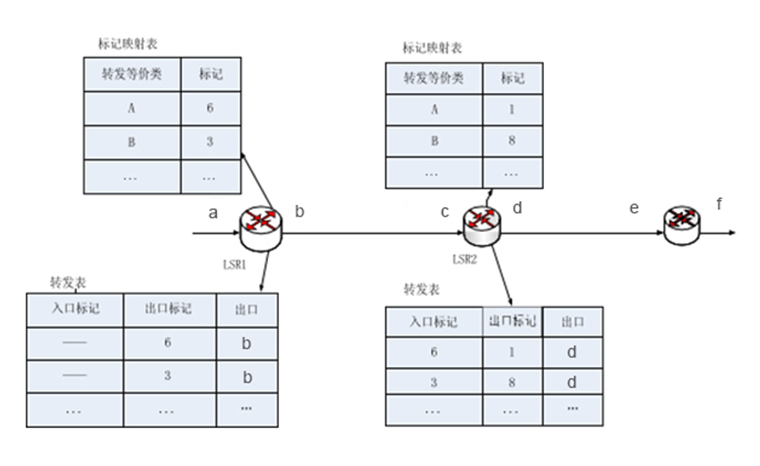

沿着分组数据传输方向进行标签分发的方式被称为上游标签分发。每个 LSR 中维护两张表，一张是标签映射表，一张是转发表。上游 LSR 在转发分组数据前分配给该 FEC 一个标签 6，并将该映射写入标签转发表中，同时也将该映射分发给下游 LSR，并在转发表中增加条目（—，6，a），然后将分组数据从 a 端口转发出去。下游 LSR 收到从上游 LSR 传来的分组数据后给该 FEC 分配一个标签 1，同样在标签映射表中添加这一映射，并在转发表中增加条目（6，1，d）。为分组数据打上新的出口标签，并送到输出端口转发到下一个 LSR。
